Print Friendly and PDFPrint Friendly

Artículos Regulares


Rev. LatinAm. Metal. Mat. 2016, 36(1): 61-69

CARACTERÍSTICAS FÍSICAS Y MECÁNICAS DE PORCELANAS DENTALES FELDESPÁTICAS EMPLEANDO HUESO BOVINO COMO REEMPLAZO DEL FELDESPATO
(PHYSICAL AND MECHANICAL CHARACTERISTICS OF FELDSPATHIC DENTAL PORCELAIN USING BOVINE BONE AS REPLACEMENT OF FELDSPAR)

Yimmy F. Silva Urrego, Silvio Delvasto

Online: 12-09-2015

GA-704

Abstract


Este artículo presenta resultados de una investigación sobre los efectos de la incorporación de hueso bovino tratado como reemplazo del feldespato sobre las propiedades físicas y mecánicas de una porcelana dental (feldespática) convencional. Se hicieron especímenes de formas cilíndrica y prismática rectangular para la evaluación de sus propiedades donde se sustituyó el feldespato en tres porcentajes distintos (10%, 20% y 30%) en peso por el hueso bovino molido tratado térmicamente a 600 °C. Los especímenes de las pastas fueron moldeados, secados y cocidos; para la evaluación de sus propiedades mecánicas se ensayaron a la compresión y a la flexión en tres puntos, se evaluaron la microdureza, la absorción de agua y la densidad. También, se hicieron observaciones de microscopía electrónica de barrido (MEB). Se observó que la temperatura de sinterización y el porcentaje de reemplazo de hueso molido tratado térmicamente sí influencian las propiedades mecánicas y físicas. Se encontró una resistencia a la compresión de 159,5 MPa en la porcelana con 20% de hueso molido sinterizada a 1300 °C , una porosidad aparente promedio en ella de 0,34%. Las porcelanas con 10% de hueso presentaron la mayor microdureza de con un valor de 809,7 Vickers a la misma temperatura de sinterización.

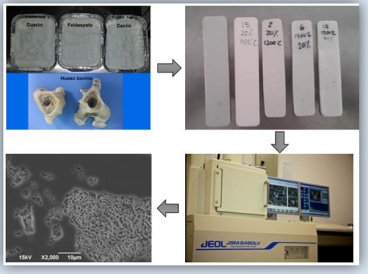

This study presents results of a research about the effects on physical and mechanical properties of incorporation of heat-treated (at 600 ° C) bovine bone, finely ground, as replacement of feldspar in conventional dental porcelain (feldspathic). It were prepared specimens of two diverse shapes (cylindrical and rectangular prismatic) to evaluate the properties of ceramic pastes in mixes where feldspar was replaced in three different percentages (10%, 20% y 30%) by weight of the bovine bone. The specimens were dried and burned. The mechanical properties were evaluated to compression and flexural strength, while the physical properties were evaluated by scanning electron microscopy (SEM), X- Rays Difraction, microhardness, absorption and density. It was observed that the sintering temperature and the percentage of replacement of feldspar by heat treated ground bone influence the mechanical and physical properties. It was obtained compressive strengths of 159.5 MPa in porcelain with 20 % of ground bone, sintered at 1300 ° C, and a average apparent porosity of 0.34%. The porcelain with 10% bone exhibiting the most microhardness with a value of 809.7 at the same sintering temperature.


PDFPDF (838KB)

Abstract Accessed: 1252 times

Article Downloaded: 1121 times


Cite: citation
