Print Friendly and PDFPrint Friendly

Artículos Regulares


Rev. LatinAm. Metal. Mat. 2017, 37(1): 2-10

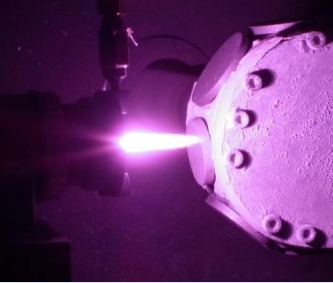

EVALUACIÓN DEL COMPORTAMIENTO A LA CORROSIÓN EN SALES FUNDIDAS DE RECUBRIMIENTOS DE CIRCONA ESTABILIZADA CON ITRIA ELABORADOS POR PROYECCIÓN TERMICA POR PLASMA ATMOSFÉRICO
(EVALUATION OF HOT CORROSION BEHAVIOR OF YTTRIA-STABILIZED-ZIRCONIA COATING ELABORATED BY ATMOSPHERIC PLASMA SPRAYING)

Andres G. Gonzalez H., Francy M. Hurtado, Hélène Ageorges, Esperanza López, Fabio Vargas

Online: 22-08-2016

GA-759

Abstract


En este trabajo se evaluó el comportamiento a la corrosión en caliente en un ambiente de sales de un recubrimiento de circona estabilizada con un 7 % en peso de itria (YSZ), el cual fue elaborado por la técnica de proyección térmica por plasma atmosférico. El recubrimiento de YSZ fue estudiado con dos tipos de espesores de la capa de anclaje NiCrAlCo-Y2O3, el cual fue aplicado sobre una superaleación Inconel 718. La morfología de la materia prima, la microestructura y la fractura de la sección transversal del recubrimiento fueron evaluadas mediante microscopia electrónica de barrido (MEB). Las fases de la materia prima y del recubrimiento de YSZ fueron analizadas a partir de espectros de difracción de rayos X (DRX) y el ensayo de corrosión en sales fue realizado en presencia de V2O5 y Na2SO4 a una temperatura de 1050 ºC durante 40 h. La morfología de la superficie y las fases del recubrimiento después del ensayo de corrosión en caliente fueron evaluadas por MEB y DRX respectivamente. Según análisis de DRX, los ensayos de corrosión en caliente mostraron principalmente la formación de cristales de vanadatos de itrio (YVO4) y circona de fase monoclínica (m-ZrO2) en la superficie del recubrimiento, evidenciando la desestabilización del recubrimiento cerámico y en consecuencia la disminución de sus propiedades mecánicas y térmicas por la presencia de una gran cantidad de m-ZrO2. Los dos espesores de la capa de anclaje resistieron los esfuerzos térmicos generados durante el ensayo de corrosión en caliente, sin generar grietas apreciables ni delaminación en el recubrimiento.

In this study, hot corrosion behavior in molten salts of 7 wt. % Yttria-Stabilized-Zirconia (YSZ) coatings manufactured by atmospheric plasma spraying was evaluated. YSZ coating was studied with two kind of thickness of NiCrAlCo-Y2O3 bond coat, which was elaborated on the Inconel 718 superalloy. The morphology of the raw material, the microstructure and fracture of the cross section of the coatings were evaluated by Microscopy Scanning Electron (SEM). The phases of the raw material and YSZ coating were analyzed from spectra of X-Ray Diffraction (XRD). Hot corrosion tests was performed in the presence of a mixture V2O5 and Na2SO4 powders at a temperature of 1050 °C for 40 h. The surface morphology and the phases of the coating after the hot corrosion test were evaluated by SEM and XRD respectively. Hot corrosion tests showed mainly the formation of yttrium vanadate crystals (YVO4) and monoclinic zirconia (m-ZrO2) in the top coating surface. These phases showed the destabilization of YSZ coating and therefore the decrease in its mechanical and thermal properties by the presence of a large amount of m-ZrO2 resulting from XRD analysis after hot corrosion test. The two thicknesses of the bond coat resisted the thermal stresses generated during the hot corrosion test without generating appreciable cracks or delamination in the thermal barrier coating.


PDFPDF (760KB)

Abstract Accessed: 1089 times

Article Downloaded: 600 times


Cite: citation
