SINTESIS, DIFFRACCIÓN DE RAYOSX Y MEDIDAS MAGNETICAS DE ALEACIONES DE Cu(Ni,Co)2InS4: COMPORTAMIENTO SUPERCONDUCTOR DE CuCo2InS4

Resumen

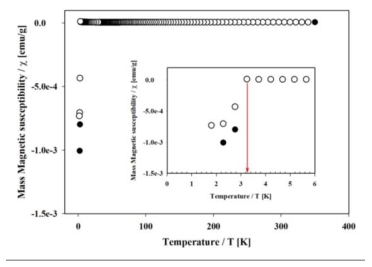

Las muestras policristalinas de las aleaciones CuCo2InS4y CuNi2InS4se prepararon mediante el método de fusión y recocido. Los productos se caracterizaron por las técnicas de difracción de rayos X (DRX) y dispositivo de interferencia cuántica superconductora (DIQUS). De los resultados de DRX se encontró que ambas aleaciones, CuCo2InS4y CuNi2InS4, están compuestas por dos fases ortorrómbicas. En el caso de CuCo2InS4, utilizando el método de refinamiento Rietveld, se pudo determinar que la estructura cristalina de la fase principal pertenece al grupo espacial Pmn21(N 31), con parámetros de la red a=8.100(1) Å, b=7.116(8) Å and c=6.391(6) Å; para CuNi2InS4, se indexaron los parámetros de las redes de ambas fases (principal y secundaria). Con respecto al comportamiento magnético, CuCo2InS4es superconductor con Tc=3.2 K, mientras que CuNi2InS4es un ferromagnético débil con Tc ~380 K con un comportamiento anómalo del campo coercitivo con la temperatura
