Print Friendly and PDFPrint Friendly

Artículos Regulares


Rev. LatinAm. Metal. Mat. 2010, 30(1): 46-53

ESTUDIO SOBRE LA DISOLUCION DE FASE SIGMA EN UN ACERO DUPLEX S31803

Jorge L. Garín, Rodolfo L. Mannheim, Manuel A. Camus

Online: 14-06-2010

GA-59

Abstract

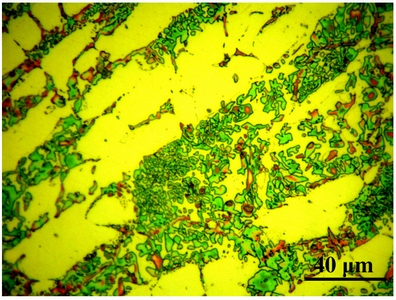

El presente trabajo describe las características microestructurales de la formación y disolución de la fase sigma en un acero dúplex del tipo S31803. El procedimiento experimental consideró el recocido de probetas con contenido de sigma, en el rango de temperatura de 1173 K a 1323 K. Los resultados de mayor relevancia del estudio indican que el proceso de reconversión de sigma en ferrita no procede en forma apreciable a temperaturas inferiores a 1173 K, mientras que el aumento de temperatura a partir de dicho punto acelera la transformación inversa hacia la fase ferrítica, alcanzando la máxima rapidez de disolución a 1323 K, donde la transformación es completa al cabo de 1 hora de tratamiento. Durante el proceso, el contenido de austenita permanece aproximadamente constante.

The present article describes the microstructural characteristics of formation and further dissolution of sigma-phase in a S31806 duplex steel. The experimental procedure was carried out by annealing of sigma-bearing specimens at temperatures within the range from 1173 K to 1323 K. The main results show that the transformation of sigma-phase into ferrite does not longer proceed at temperatures below 1173 K, while the increase of temperature above that level increases the dissolution rate, which reaches completion after heating for 1 hour at 1323 K. During the process the content of austenite remains approximately constant.


PDFPDF (4MB)

Abstract Accessed: 2129 times

Article Downloaded: 4363 times


Cite: citation
